Trik Jumper

Metode Jumper berguna sekali untuk menyambung koneksi yang putus baik antar komponen maupun putus jalur PWB (Printed Wired Board).

Bahkan untuk beberapa kondisi, terkadang teknisi memakai teknik jumper untuk mengganti komponen hp yang rusak dan sulit didapat komponen penggantinya, contohnya adalah IC EMIF /dikenal juga dengan IC Kaca, Antenna switch, dll.


Walaupun sebaiknya jika komponen seperti IC EMIF rusak sebaiknya diganti dengan IC baru karena perannya sebagai pelindung komponen lainnya dari kemungkinan rusak oleh arus listrik liar (Electronic Static Damage).

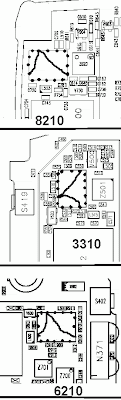

Berikut ini contoh Trik Jumper:



read more

Software Manual Reparasi HP

Halo sahabat,

Berikut ini kita ulas tentang Software Manual Reparasi HP.
Apa manfaatnya software ini?
Software Manual Reparasi HP berisi ringkasan yang bersifat to the point mengatasi kerusakan HP merk/ type tertentu. Atau bisa juga berupa guide singkat berupa kode rahasia Handphone.

Sebagai gambaran singkat:
Tricks3.2



antara lain membahas:
- Secret Menu, Phone Reset untuk Alcatel
- Code (Sw Version, SIMLocks, Secret Menu, Formating, Phone Reset, Hard Reset Master Reset), Persamaan kabel untuk Nokia
- Reset Phone, Secret Menu untuk Sony Ericsson
- Unlock Master Code untuk HPSamsung
- Dll

China Mobiles Hardware antara lain membahas:
- Jalur keypad T100
- Skema jalur Normal Mic Input
- Navigation Key Connection
- MTK Music IC
- Dll

Dengan memiliki Software Manual Reparasi HP, anda akan mempunyai panduan to the point mengatasi kerusakan HP merk/ type tertentu.

Demikian semoga bermanfaat.

read more

Tips Pemakaian Battery dan Charger Handphone

Charger seperti yang sudah kita kenal dan gunakan sehari-hari untuk mengisi ulang (charging) battery HP.

Berikut ini beberapa tips praktis pemakaiannya:
- Battery type Ni-Cad, Ni-MH (sudah jarang dipakai):charge battery sebaiknya saat kondisi battery sudah hampir habis. Hal ini untuk mencegah terjadinya "memory effect" yang berakibat battery cepat drop.

- Battery type Li-Ion, Li-Poly charge batterynya bisa dilakukan kapan saja (tidak perlu menunggu battery hampir habis). Daya tahan battery tipe ini justru ditentukan oleh sudah berapa kali battery dicharge. Sehingga semakin sering dicharge maka semakin pendek usia/daya tahan batterynya.

- Secara berkala bersihkan pin battery dengan bantuan cutton bud dan alkohol.Karena bila pin kotor karena debu/ battery bocor maka akan berakibat hp sulit dihidupkan atau hp mati-mati.

- Sebaiknya gunakan battery & charger original/asli dari vendor HP. Bila terpaksa menggantinya,perhatikan kesamaan spesifikasi teknis antara battery & charger original dengan penggantinya. Speknya bisa dilihat pada Label battery maupun chargernya. Misalnya: tegangan (V) input, tegangan output, arus output (mA)nya (charger).

- Segera lepas charger jika battery sudah penuh. Beberapa vendor HP sudah melengkapi Hp & charger dengan circuit protector sehingga bila battery sudah penuh (full charge) maka otomatis proses charging akan distop.

- Bila memakai charger mobil sebaiknya tidak terlalu sering karena mobil memakai sumber tenaga accu. Ada kemungkinan hasil charge battery dalam kondisi full charge semu. Sebaiknya charge hp dilakukan dengan terhubung ke PLN karena tentu arus yang dihasilkan accu dan PLN berbeda.

- Saat mengulung kabel charger usahakan tidak dalam posisi tertekuk karena akan merusak kabel/konektornya.

- Bersihkan juga secara berkala konektor charger dan system conector Hp agar proses charging berjalan optimal.

Demikian tips Pemakaian Battery dan Charger Handphone. Semoga bermanfaat.

read more

Service Manual HP

Halo Sahabat,

Pada kesempatan ini, saya akan mengulas tentang Service Manual Handphone.

Sesuai namanya, Service Manual merupakan step by step panduan service yang dibuat khusus untuk type Handphone tertentu.

Setiap service manual biasanya berbeda susunan antara satu vendor dengan vendor lainnya. Dan juga manual ini dibuat disesuaikan untuk Level Service Service Center tertentu.

Secara umum Level Service di vendor HP dibedakan menjadi:
Level 1 : sebatas mengganti komponen seperti LCD, Mic, camera Module, accessories, dll (Tanpa Soldering)
Level 2 : Termasuk Level 1 plus boleh Soldering tapi terbatas hanya komponen tertentu misalnya Reblow IC Charge, soket sim card, Back up Battery, dll
Level 3 : Termasuk Level 1 & 2 plus Boleh Soldering untuk komponen seperti IC RF, IC Flash bahkan IC CPU.

Beberapa vendor ada pula yang memakai istilah Level Mechanical (Level 1) atau Level Electrical (Level 1&2).

Kembali ke topic service manual,
panduan ini bermanfaat sekali dalam memberikan data-data:
- spesifikasi teknis handphone,
- data-data fungsi dan system alur kerja handphone bahkan ada juga yang melengkapinya dengan:
- petunjuk bongkar pasang casing
- troubleshooting yang tentunya disesuaikan dengan level service tadi.
- Beberapa model service HP dilengkapi pula dengan mesin HP/PWB (Printed Wired Board) Overview yang berisi gambar tata letak komponen beserta kode komponennya bahkan terkadang dilengkapi pula dengan test point tegangan yang disyaratkan untuk komponen tertentu.

O ya beberapa vendor besar biasanya akan rutin memberikan update versi service manualnya yang berisi panduan service mengatasi jenis kerusakan terbaru yang sering ditemui teknisi.

Tentu saja dengan panduan service manual akan mempermudah teknisi mengecek kondisi HP misalnya:
- melalui pengukuran di test point tegangan misalnya VBatt, VDiode, dll,
- komponen apa saja yang seharusnya ada di PCB (terkadang HP yang rusak karena terjatuh: beberapa komponennya sering lepas/hilang dari PCB),
- dll.

Ok sementara demikian dulu ulasan tentang service manualnya. Semoga bermanfaat. Terima kasih.
